[IC讀卡機拆解篇]

IC卡讀卡機，最常遇到的問題就是沒辦法順利讀取卡片資訊，
到底發生甚麼問題呢? 小小的一台機器裡面長甚麼樣呢?

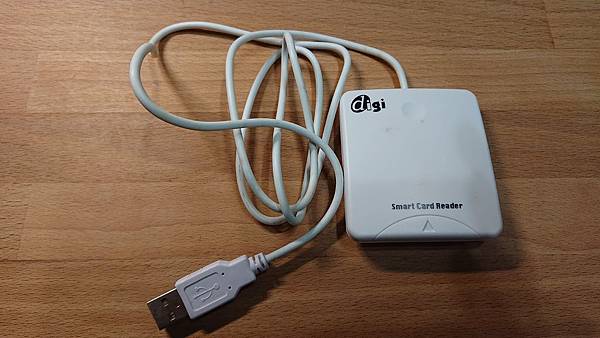

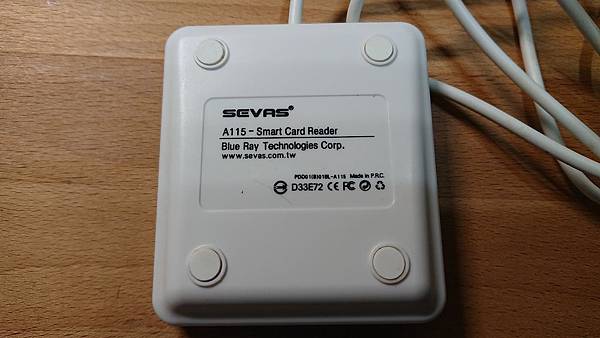

<左圖:讀卡機正面> <右圖:讀卡機背面>

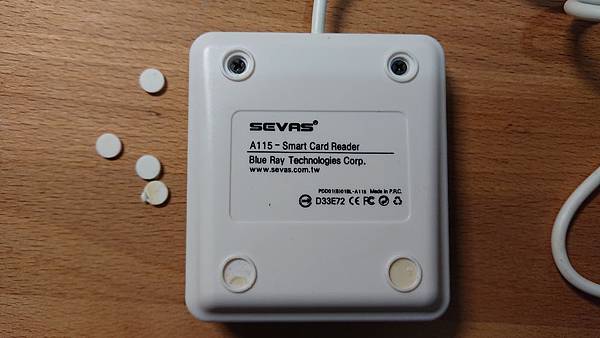

一時之間還找不到卡榫or螺絲在那邊? 最後在背面四個腳墊撥開後，發現隱藏在上面兩個洞裡面。(下方兩個洞就是單純的軟膠墊)

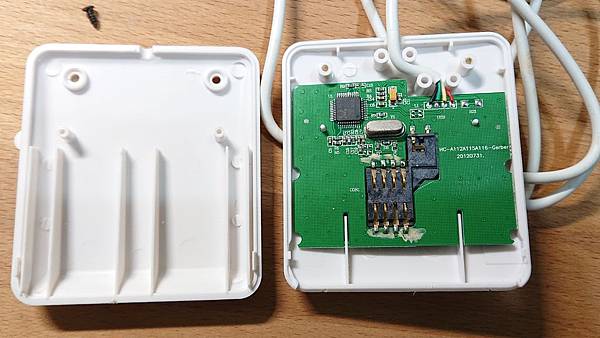

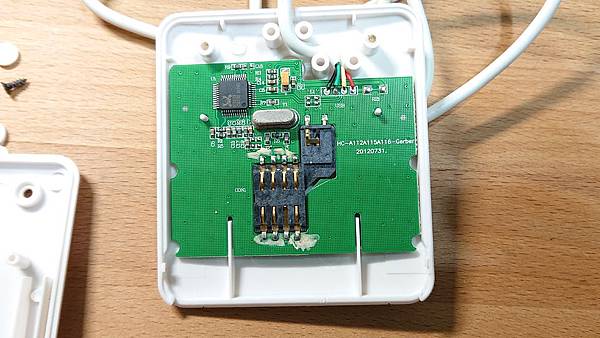

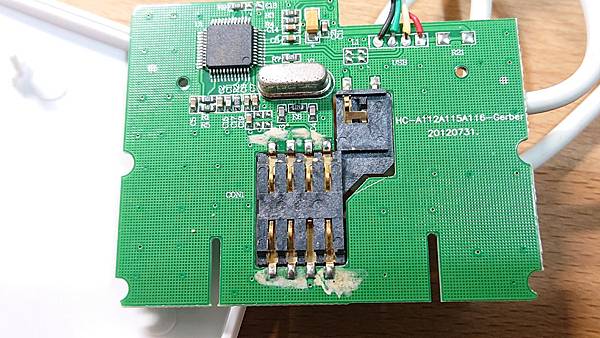

終於見到 IC讀卡機內的廬山真面目了....小小的一塊 電路板，下方黑色主體(有八根感應頭)就是關鍵。

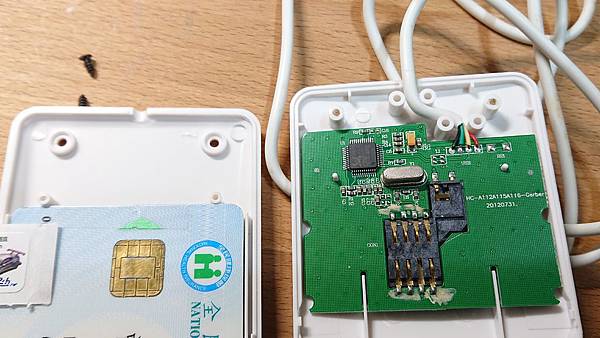

當IC卡插入讀卡機時，要讓卡片的IC晶片能夠"準確到位"，就靠著上蓋裡的兩個定位點，將IC卡擋住(如下圖)

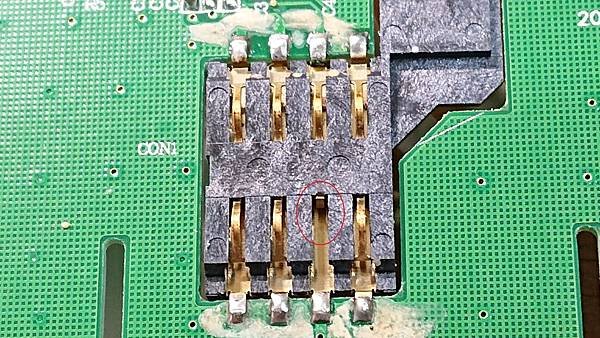

仔細一看，本來應該是八根感應頭，但其中一根應該是斷掉了(下圖)，所以才會無法順利讀取IC卡資訊。

拆解日期: 109年4月8日
